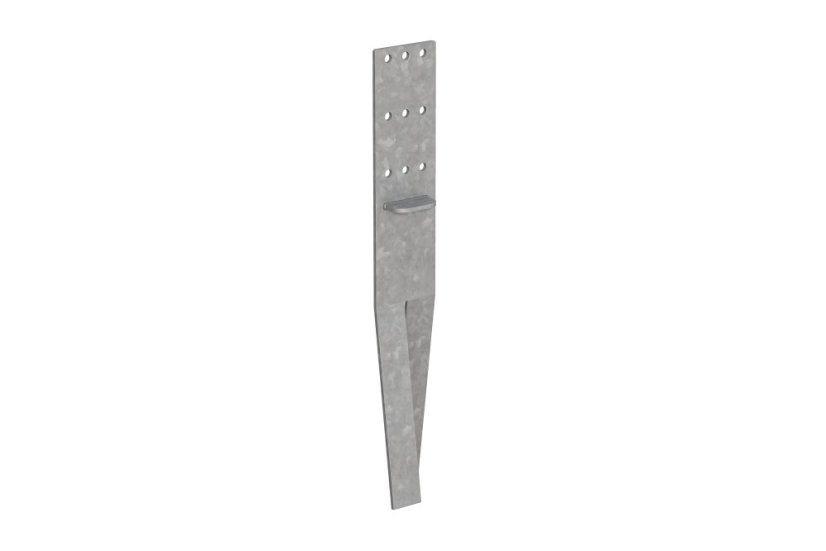

Kotviaca patka do betónu 140 mm

Základný popis:

• Poctivý kotviaci prvok ideálny na kotvenie zvislých nosných trámov drevených konštrukcií ako sú pergoly, garážové prístrešky, altánky a ďalšie
• Žiletkový systém (zarezanie patky do dreva) zabezpečuje čistý a minimalistický vzhľad, ktorý nijako nenaruší vzhľadovú celistvosť tvojej záhrady
• Vyrobené zo žiarovo pozinkovaného plechu hrúbky 8 mm
• Celá pätka je po výrobe žiarovo pozinkovaná
• Vhodné pre trámy so šírkou minimálne 140 mm
• Spodná časť pätky je rozdelená na dve časti, ktoré sa pred betonážou dajú od seba roztiahnuť, čím sa výrazne zvýši pevnosť kotvenia vo všetkých smeroch

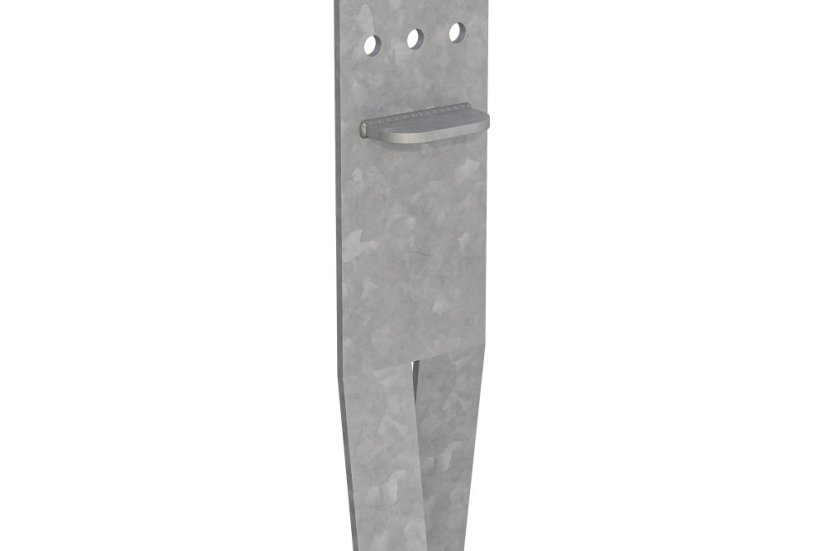

• Vrchná časť patky sa skladá z kotviacej dosky trámu s 9 otvormi ∅ 16 mm a malej opornej platničky na zníženie šmykového napätia skrutiek
• Vďaka 9 otvorom v kotviacej doske môžeš zvoliť ideálnu pozíciu pre upevnenie podľa rozmerov a tvaru trámu
• Nie je nutné použiť všetky otvory, čo ti umožňuje flexibilne prispôsobiť montáž konkrétnej konštrukcii
• Výška kotviacej dosky trámu je 300 mm
• Pre maximálnu pevnosť a stabilitu odporúčame použiť kvalitné svorníky, pre menšie konštrukcie možno použiť aj skrutky alebo vruty
• Montážne sady nie sú súčasťou balenia
• Pre zvislé zaťaženie prakticky neexistujú obmedzenia, pre vodorovné zaťaženie je potrebné individuálne posúdenie

Obsah balenia:

• Kotevná patka do betónu 140 mm - 1 ks

Hlavné výhody:

💬 Aké je povolené zaťaženie kotevnej pätky?

Uvádzame tu základné orientačné povolené zaťaženia. Vždy treba riešiť konkrétnu konštrukciu umiestnenú na tieto kotviace pätky. Tá má zásadný vplyv na max. povolené zaťaženie vo zvislom, pozdĺžnom a priečnom smere.

• Zvislé zaťaženie: 100 kN (cca 10 000 Kg)
• Zaťaženie v pozdĺžnom smere: 3,13 kN (cca 313 kg)
• Zaťaženie v priečnom smere: 0,35 kN (cca 35 kg)

Aké sú ďalšie možnosti a varianty:

• Podrobný výkres tejto pätky si môžete prezrieť tu
• V ponuke máme niekoľko rozmerov tejto patky, aby si vybral naozaj každý. Ponúkame rozmery 100, 120, 160 a 180 mm.
• Ak chcete kotviť na vytvrdený betón, pozrite si naše kotviace patky na betón.
