Slovník pojmov: pohon brány, GSM brána, doraz brány a ďalšie

Zorientujte sa v rôznych častiach a doplnkoch vjazdových brán. Poradíme vám, aký je rozdiel medzi vodicím a nosným stĺpikom alebo prečo sú magnetické koncové spínače lepšie než mechanické.

---

Obsah článku:

• Pojmy – konštrukčné časti brány

• Pojmy – automatizácia a pohon brán

• Zhrnutie článku

Pojmy – konštrukčné časti brány

Či už plánujete inštaláciu novej brány, alebo rekonštrukciu existujúcej, mali by ste rozumieť jej základným konštrukčným častiam. Dvojkrídlové, samonosné a posuvné brány (viď 3 najpredávanejšie typy vjazdových brán) majú rad spoločných prvkov, ale aj vlastné špecifické súčasti. Tu je prehľad tých najdôležitejších.

Krídlo brány

Pohyblivá časť dvojkrídlovej brány, ktorá sa otvára a zatvára smerom dovnútra alebo von z pozemku. Krídlo musí byť dostatočne pevné, aby odolalo vetru a mechanickému namáhaniu.

Rám brány

Nosná konštrukcia posuvnej brány – kostra, na ktorú sa upevňuje výplň. Musí byť dostatočne pevný, aby uniesol hmotnosť výplne a odolal poveternostným podmienkam. Zvyčajne sa vyrába z ocele ošetrenej žiarovým zinkovaním, ktoré poskytuje ochranu proti korózii na niekoľko desaťročí.

Výplň brány

Vyplňuje priestor v ráme brány. Plní estetickú aj praktickú funkciu – zabezpečuje súkromie a bezpečnosť. Medzi najčastejšie typy výplní patria:

• lamelové plotové pole – obľúbená voľba s moderným vzhľadom a dobrou odolnosťou proti poveternostným vplyvom,

• perforované plechy – moderný dizajn s možnosťou rôznych perforácií; poskytujú dostatok súkromia,

• drevené plotovky – prírodný vzhľad, ktorý skvele ladí so záhradou; pri montáži plotoviek použite hmoždinky s nerezovým vrutom FISCHER P 9 K (distančný límec zabezpečí 5 mm medzeru pre odvetranie a ochranu dreva),

• plastové plotovky – bezúdržbová alternatíva k drevu, odolná voči vlhkosti a hmyzu,

• tahokov – vzdušná dekoratívna varianta s čiastočným priehľadom, menej nákladná,

• pletivo – najľahšia a najlacnejšia možnosť, poskytuje minimálne súkromie, no spoľahlivé zabezpečenie priestoru.

Stĺpiky

Tvoria základnú oporu celej brány. Rozdeľujeme ich na:

• nosné stĺpiky – nesú hmotnosť krídel pri dvojkrídlových bránach,

• vodiace stĺpiky – u posuvných brán vedú bránu pri pohybe,

• dorazové stĺpiky – slúžia ako zarážka, o ktorú sa posuvná brána pri zatvorení opiera.

Stĺpiky musia byť pevne ukotvené v betónovom základe primeranej hĺbky, aby uniesli hmotnosť brány a odolali poveternostným vplyvom. Dostatočnú pozornosť venujte aj výberu stĺpikov.

Vodiaca koľajnica

Nájdete ju u posuvných brán na koľajnici. Ide o profil zapustený do zeme alebo pripevnený na povrch, po ktorom sa brána pohybuje. Koľajnica musí byť presne vyrovnaná a pevne ukotvená, aby zabezpečila hladký chod brány.

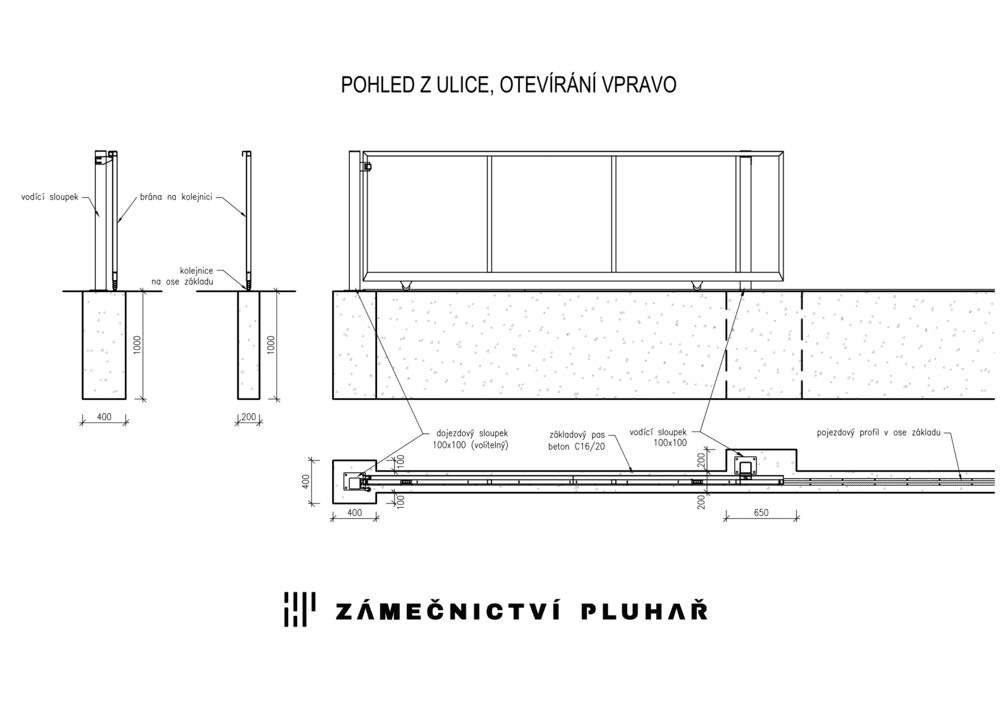

Nákres koľajnice a vodiaceho stĺpika u posuvnej brány na koľajnici š. 300 – 350 cm × v. 100 cm

Pojazdové súkolesie a kladky

Tieto súčiastky zabezpečujú plynulý pohyb samonosnej brány. Rozlišujeme:

• horné pojazdové súkolesie – vedie hornú časť brány,

• dolné pojazdové súkolesie – nesie váhu brány a umožňuje jej pohyb,

• pojazdové kladky – kolieska, ktoré sa pohybujú po koľajnici a nesú váhu brány.

Kvalitný pojazdový systém je kľúčový pre dlhodobú a bezproblémovú funkčnosť brány. Na inštaláciu využite montážnu sadu 8 ks závitových tyčí M16 pre montáž pojazdových súkolesí (v kombinácii s chemickou kotvou Fischer pre upevnenie závitovej tyče k základu).

Vodiaci L profil

Ide o kovový profil v tvare písmena L, ktorý slúži na vedenie samonosnej brány aj posuvnej brány na koľajnici pri pohybe. Zabezpečuje, že brána zostáva v správnej polohe a nevybočuje do strán.

Doraz brány

U ručne ovládaných brán zabraňuje jej prebehnutiu za koncovú polohu. U dvojkrídlových brán môže byť doraz zabudovaný v zemi alebo pripevnený ku stĺpiku. U pojazdných brán je súčasťou konštrukcie a zabraňuje vybehnutiu brány z koľajnice alebo pojazdového mechanizmu.

Pojmy – automatizácia a pohon brán

Moderné vjazdové brány zákazníci často dopĺňajú automatickým pohonom talianskej značky BFT. Vďaka nemu nemusíte pri každom príchode či odchode vystupovať z auta, čo oceníte hlavne za dažďa či v zime. Pozrime sa na základné súčasti automatizácie brán.

Pohon brány

Jeho srdcom je elektromotor, ktorý zabezpečuje samotný pohyb brány. Pre samonosné posuvné brány aj posuvné brány na koľajnici odporúčame pohon BFT Deimos, ktorý zvládne konštrukcie do hmotnosti 600 kg. Zariadenie využíva magnetické spínače bez pohyblivých častí (viď nižšie).

Pri výpadku elektriny odblokujete pohon BFT Deimos BT A600 brány pomocou dodaného kľúča

Hrebeň

Spolu s ozubeným kolesom v samotnom motore tvorí hlavný prevodový mechanizmus u posuvných brán. Hrebeň sa pripevňuje k bráne a umožňuje posúvanie celej konštrukcie. Kvalita a presnosť montáže hrebeňa priamo ovplyvňuje plynulosť chodu brány a životnosť celého pohonu.

Riadiaca jednotka

Mozog celého systému. Ovláda pohon brány a koordinuje fotobunky, maják a ďalšie bezpečnostné prvky.

Po inštalácii pohonu je potrebné riadiacu jednotku naprogramovať. K tomu slúži prehľadný displej s sprievodcom, takže všetko zvládnete aj bez technických znalostí. Pri programovaní nastavíte koncové polohy brány, rýchlosť pohybu, silu pohonu a ďalšie parametre ako automatické zatváranie či čiastočné otvorenie pre priechod osôb.

Koncový spínač

Umiestňuje sa na hrebeň a zabezpečuje zastavenie brány v vopred naprogramovanej pozícii – tak, aby posuvná či krídlová brána „neprešla“ mimo vyhradený priestor (návod na jeho výpočet nájdete tu).

V našej ponuke uprednostňujeme spoľahlivejšie magnetické spínače. Na rozdiel od mechanických spínačov nemajú pohyblivé časti, ktoré by sa mohli opotrebovať, a sú odolnejšie voči nepriaznivým poveternostným podmienkam, špine a námraze.

Diaľkový ovládač

Najbežnejší spôsob ovládania automatickej brány. Moderné ovládače (napr. diaľkový ovládač BFT MITTO COOL C4, kompatibilný s BFT pohonom) dnes používajú plávajúci kód, ktorý sa pri každom použití mení, čím sa zabraňuje neoprávnenému skopírovaniu signálu. K jednej bráne je možné naprogramovať viac ovládačov pre rôznych členov domácnosti.

GSM ovládanie

Moderný doplnok pre ovládanie brány pomocou mobilného telefónu. Do pohonu sa inštaluje GSM modul, ktorý reaguje na zavolanie alebo SMS z autorizovaného čísla. Systém môže tiež posielať upozornenia na váš telefón, napr. keď niekto bránu otvorí.

Kľúčový spínač

Aj keď ho na našich bránach štandardne nenájdete, ide o užitočný doplnok umiestnený na stĺpiku pri bráne. Funguje ako klasický vypínač aktivovaný kľúčom. Je vhodný ako záložný spôsob ovládania brány, ak zabudnete alebo stratíte diaľkový ovládač.

Bezpečnostné fotobunky

Dôležitý bezpečnostný prvok, ktorý sa skladá z vysielača a prijímača infračerveného svetla. Ak počas zatvárania brány nejaká prekážka (auto, osoba, zviera) preruší lúč, pohon okamžite zastaví a začne bránu opäť otvárať.

S našimi pohonmi BFT navyše získate funkciu D‑Track, ktorá deteguje prekážku aj pri priamom kontakte s bránou, čím zabraňuje poškodeniu alebo úrazu.

Výstražný maják

Voliteľné príslušenstvo, ktoré výrazne zvyšuje bezpečnosť. Za tmy a pri zníženej viditeľnosti blikajúce svetlo upozorňuje na pohyb brány a osvetľuje ju. Vďaka majáku vždy bezpečne spoznáte, že sa brána práve zatvára alebo otvára, čím predídete kolízii s autom, osobou či zvieraťom.

Zákazníkom odporúčame výstražný maják BFT RADIUS LED BT A R1 s úsporným LED osvetlením, ktorý sa jednoducho prepojí s BFT pohonom.

Čo si z článku odniesť?

• Pevný rám brány je základom celej konštrukcie a musí uniesť hmotnosť výplne aj odolať poveternostným vplyvom. Žiarovo zinkovaná oceľ poskytuje ochranu proti korózii na niekoľko desaťročí.

• Správne ukotvené stĺpiky sú kľúčové pre dlhodobú funkčnosť každej brány. Nosné stĺpiky s rozmermi 10 × 10 cm až 14 × 14 cm s montážnou pätkou zabezpečia stabilitu aj pri silnom vetre.

• Pohon BFT Deimos zvládne samonosné brány aj brány na koľajnici s hmotnosťou až 600 kg. Vďaka funkcii D‑Track sa brána pri náraze na prekážku sama zastaví a otvorí, čo chráni vaše auto aj deti.

• Magnetické koncové spínače sú spoľahlivejšie než mechanické, pretože nemajú pohyblivé časti, ktoré by sa opotrebovali. Fungujú bez problémov aj v zime, keď mechanické spínače môžu zamrznúť.

• Bezpečnostné prvky ako fotobunky a výstražný LED maják výrazne zvyšujú bezpečnosť a pohodlie pri prevádzke automatickej brány. Maják upozorní na pohyb brány aj pri zníženej viditeľnosti, čo oceníte najmä počas jesenných a zimných mesiacov.
