Ako správne namontovať koľajnicu pojazdovej brány do betónu a zámkovej dlažby

Montáž koľajnice začína ešte pred vŕtaním. Ukážeme si, ako skontrolovať podklad, pripraviť výkop a vyhnúť sa chybám, kvôli ktorým začne brána časom drhnúť.

kolejnice pojezdové brány

Dátum publikácie: 3. 6. 2026

Obsah článku:

Základná zásada znie: koľajnicu pojazdovej brány nikdy neskrutkujte len do samotnej zámkovej dlažby. Aby brána jazdila plynulo a vydržala každodennú prevádzku, potrebuje pod sebou pevný betónový základ.

Jedinou výnimkou je situácia, keď dlažba tvorí iba finálnu vrstvu uloženú na betóne. V takom prípade možno koľajnicu kotviť cez dlažbu, pretože nosnú funkciu preberá betónový podklad.

Všetko si ukážeme na príklade Richarda, ktorý plánuje montáž koľajnice.

Prečo samotná zámková dlažba nestačí?

Pojazdná koľajnica totiž na podklad neprenáša len hmotnosť brány v pokoji. Musí zvládnuť nárazy od pojazdových kolies a drobné bočné sily, ktoré vznikajú pri bežnej prevádzke alebo vo vetre.

Opakované mechanické zaťažovanie vedie k drobným prasklinám dlažobných kociek a k ich postupnému sadaniu. Svoj diel „viny“ však nesie aj počasie: eróziu zámkovej dlažby urýchľuje najmä opakované zamŕzanie vody v škárach.

Pri koľajnici síce nepracujeme s mikrometrami, ale aj malá nerovnosť sa rýchlo prejaví: brána drhne, horšie doviera alebo sa pojazdové kolieska opotrebúvajú nerovnomerne.

Čo ak nechcete alebo nemôžete betónovať? 💡

Potom stojí za zváženie samonosná posuvná brána. Ale ani pri nej sa bez betónovania nezaobídete, betónový pás sa len presunie vedľa vjazdu. Skutočnú alternatívu predstavuje dvojkrídlová brána, ktorá si vystačí s betónovými pätkami pod stĺpikmi.

Každý z 3 najpredávanejších typov vrát má svoje prednosti a pre určité situácie sa naopak nehodí – napr. brána na koľajnici vyžaduje v smere posuvu priestor vo veľkosti šírky vjazdu.

Všetko zhŕňame v našom sprievodcovi výberom vjazdovej brány.

Ako zistím, čo je pod dlažbou?

Na prvý pohľad to väčšinou nespoznáte. Musíte vybrať jednu alebo dve dlažobné kocky. Zámkovú dlažbu stačí jemne „vypáčiť“ dvoma plochými skrutkovačmi. Ak dlažba drží pevne, uvoľnite škáry zmetáčikom a jemne na kocku poklepte gumovým kladivom.

Keď prvý kus povolí, ďalšie už idú von výrazne ľahšie. Skontrolujte podklad v celej trase budúcej koľajnice. Najmä pri starších vjazdoch a plochách, ktoré vznikali svojpomocne metódou „čo dielňa dala“, sa totiž skladba podkladu môže na rôznych miestach líšiť.

Ak sa vám dlažbu nedarí šetrne vybrať, nepoužívajte väčšiu silu a radšej tento úkon prenechajte dlaždičovi.

Zakladaniu nových základov sa nevyhnete, ak:

  • objavíte podsyp (lôžko zo štrku alebo piesku),

  • sa betón pod dlažbou drolí alebo je popraskaný,

  • betónový pás vedie (hoci aj len časťou) mimo budúcu trasu koľajnice a nemá dostatočnú šírku (pozri nižšie),

  • betón nie je zarovnaný alebo má výrazné priehlbiny a hrbole.

Drolivý alebo popraskaný betón často spoznáte už na prvý pohľad. Koľajnicu doň nemontujte – materiál ju dlhodobo neudrží na mieste.

Starý betón treba odstrániť až na pevnú, súdržnú vrstvu. Pri drobných lokálnych vadách stačí odbúranie menšej časti a následné dorovnanie.

Pred búraním overte, či v mieste nevedú káble k bráne, voda, plyn, odpad alebo závlaha. Pri práci betón priebežne vlhčite alebo použite náradie s odsávaním, aby sa čo najmenej prášilo. Prach z betónu môže obsahovať zdraviu škodlivý kremičitý prach. Používajte preto ochranné okuliare, rukavice a respirátor triedy FFP3/P3.

Ručné odsekanie malého úseku zvládnete ťažším búracím kladivom. Začnite od okraja – najprv odkopte okolitú zeminu a betón rozbíjajte postupne na menšie kusy. Pri dlhšom páse, železobetóne alebo tam, kde hrozí poškodenie okolitej dlažby, je rozumnejšie prenechať prácu odborníkovi.

Príprava betónových základov pre koľajnicu pojazdovej brány

Základy by mali siahať do nezámrznej hĺbky – tá je v Česku 80 až 120 cm. Dĺžka výkopu musí zodpovedať aspoň dvojnásobku dĺžky brány (resp. šírky prejazdu). Minimum šírky betónového pásu je 20 cm.

Pri dojazdovom a vodiacom stĺpiku (kotvia sa samostatne) počítajte s minimálnou šírkou betónových základov 40 cm. Ak plánujete použiť bednenie, pripočítajte aj jeho šírku.

Pás ukončite približne 8 až 12 cm pod finálnou úrovňou terénu podľa výšky zámkovej dlažby. Ak so zámkovou dlažbou nepočítate, zarovnajte betón na úroveň okolitého terénu. Ak staviate úplne nové základy, nasypte na dno 10-centimetrovú vrstvu štrku, aby ste zabezpečili odtok vody.

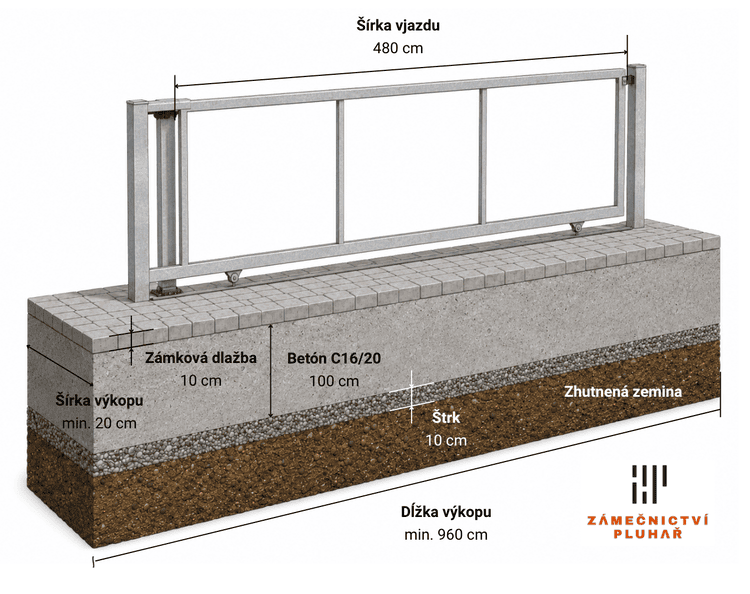

Schéma výkopu – celkový pohľad

Pri pojazdnej bráne siahnite aspoň po pevnostnej triede C20/25, pri frekventovanom vjazde pokojne použite C25/30. Ak si nie ste istí, aký betón vybrať, držte sa pevnejšej zmesi. Vyhnite sa rýchlotuhnúcemu betónu – hodí sa skôr na lokálne kotvenie alebo drobné opravy.

Príklad: potrebné množstvo betónu 📐

Richard si pre vjazd so šírkou 4,8 metra zvolil posuvnú bránu na koľajnici pre šírky 450–500 cm (výška vrát 150 cm). To znamená, že výkop musí mať dĺžku 960 cm.

Plánuje betónovať do nezámrznej hĺbky 120 cm. Zároveň počíta s položením štrkovej vrstvy a zámkovej dlažby. Betónový pás preto bude mať výšku 100 cm.

Objem betónu vypočítate podľa nasledujúceho vzorca:

Objem betónu = šírka výkopu × dĺžka výkopu × výška betónového pásu

Objem betónu = 20 cm × 960 cm × 100 cm

Objem betónu = 1 920 000 cm3 \= 1 920 litrov

Brána sa bude otvárať aj niekoľkokrát denne. Preto Richard zvolil pre základy betón C25/30, ktorý vydrží frekventované zaťaženie.

Z údajov na obale vrecovaného betónu zistil, že z 1 kilogramu získa približne pol litra čerstvého betónu:

Potrebná hmotnosť zmesi = objem betónu / výdatnosť zmesi

Potrebná hmotnosť zmesi = 1 920 litrov / 0,5 l/kg

Potrebná hmotnosť zmesi = 3 840 kg

Po započítaní 10 % rezervy a zaokrúhlení tak musí Richard objednať aspoň 4 300 kg suchej betónovej zmesi (teda 172 vriec s hmotnosťou 25 kg).

Uloženie betónu

Na betónovanie nového pásu si pripravte:

  • rýľ alebo lopatu,

  • fúrik a miešačku, prípadne vedro,

  • murársku lyžicu (príp. hladidlo),

  • meter a vodováhu,

  • drevenú tyč (na hutnenie betónu).

Výkop si zamerajte šnúrou natiahnutou v osi budúcej koľajnice po celej dĺžke pojazdu. Pri dojazdovom a vodiacom stĺpiku výkop rozšírte (pozri vyššie). Priebežne kontrolujte, či je šnúra rovnobežná s plotom a hranou vjazdu a či vám nikde „neuteká“ do strany.

Schéma výkopu – pohľad zhora

Dno výkopu zhutnite a nasypte približne 10 cm štrku. Štrkovú vrstvu znovu zrovnajte a skontrolujte výšku, aby vám po betónovaní zostalo miesto na koľajnicu, prípadne na zámkovú dlažbu.

Ešte pred betónovaním položte prívodné káble pre automatizáciu brány (a to aj vtedy, ak ju zatiaľ neplánujete). Chráničku s rozvodmi veďte po štrkovej vrstve tak, aby končila pri mieste pohonu, stĺpikoch, fotobunkách a ďalšom príslušenstve. Káble nenechávajte voľne v betóne.

Betón ukladajte po vrstvách. Každú z nich zhutnite drevenou tyčou, aby v základe nezostali vzduchové kapsy. Priebežne kontrolujte výšku a rovinu betónového pásu. Pri „dostavbe“ starších základov ich dôkladne očistite, zdrsnite a použite vhodný adhézny mostík.

Hornú plochu betónu stiahnite do roviny a zľahka ju zdrsnite. Betón by mal pred kotvením dostatočne vyzrieť, aby pri vŕtaní a zaťažení nepraskal. Plnú pevnosť dosahuje približne po 28 dňoch, s montážou koľajnice však môžete začať už po 10 dňoch.

Zameranie a ukotvenie koľajnice

K našim bránam dodávame aj koľajnicu, kotviaci materiál a spojovacie čapy. Na montáž budete potrebovať:

  • stavebnú šnúru alebo laser,

  • meter a vodováhu,

  • príklepovú vŕtačku s vrtákom do betónu,

  • sadu kľúčov a skrutkovačov,

  • kladivo,

  • zmeták alebo vysávač na vyčistenie otvorov a koľajnice.

Postupujte takto:

  1. Rozložte koľajnicu na betónový pás nanečisto. Jednotlivé diely položte po celej dĺžke pojazdu a spojte ich spojovacími čapmi, aby na seba plynulo nadväzovali.

  2. Vyrovnajte koľajnicu podľa šnúry alebo laseru. Koľajnica musí viesť v jednej priamke od dojazdu cez prejazd až na stranu, kam sa brána otvára. Nekopírujte nerovnosti dlažby ani obrubníka.

  3. Skontrolujte polohu voči stĺpikom. Brána musí po koľajnici prejsť okolo vodiaceho stĺpika a bez vyosenia dôjsť k dojazdovému stĺpiku. Ak budete bránu osádzať pohonom, nechajte medzi vodiacim stĺpikom a bránou medzeru aspoň 50 mm na montáž ozubeného hrebeňa.

  4. Cez otvory v koľajnici si označte miesta na vŕtanie, koľajnicu odložte a otvory predvŕtajte. Použite vrták, ktorý zodpovedá priemeru hmoždinky – napr. pre dodávané hmoždinky Fischer DuoPower 8 × 40 použite vrták do betónu s priemerom 8 mm. Otvor vyvŕtajte o niekoľko milimetrov hlbší, aby v ňom nezostal prach z vŕtania a hmoždinka dobre dosadla.

  5. Vysajte prach z otvorov a vložte hmoždinky tak, aby lícovali s povrchom betónu. Nasaďte podložky, zaskrutkujte vruty a koľajnicu prichyťte po celej dĺžke. Až po kontrole smeru a roviny doťahujte skrutky napevno, postupne od jedného konca k druhému.

  6. Pojazd skontrolujte: koľajnica musí byť rovná, spoje nesmú tvoriť schod a v dráhe nesmie zostať prach, kamienky ani iné nečistoty.

  7. Ak koľajnica nadväzuje na zámkovú dlažbu, krajné kocky podľa potreby dorežte a prilepte mrazuvzdorným flexibilným lepidlom alebo exteriérovou maltou, aby sa časom neuvoľnili a neprekážali pojazdu brány.

Čo si z článku odniesť?

  • Koľajnicu pojazdovej brány nekotvite len do zámkovej dlažby. Dlažba môže tvoriť finálnu pohľadovú vrstvu, ale nosnú funkciu musí prevziať pevný betónový základ.

  • Skôr než začnete betónovať alebo vŕtať, overte skladbu podkladu v celej trase koľajnice. Stačí vybrať niekoľko dlažobných kociek a skontrolovať, či pod nimi nie je len štrkové lôžko, drolivý betón alebo nerovný pás.

  • Betónový základ musí byť rovný, dostatočne široký a založený do nezámrznej hĺbky. Pri bežnom vjazde počítajte aspoň so šírkou pásu 20 cm, pri stĺpikoch a frekventovanej prevádzke si nechajte väčšiu rezervu.

  • Na kabeláž pre budúci pohon myslite ešte pred betónovaním. Chráničky veďte v štrkovej vrstve k miestu pohonu, fotobunkám a ďalším prvkom, pretože dodatočné sekanie hotového základu je zbytočne prácne.

  • Pri montáži koľajnice rozhoduje presné zameranie, čisté otvory a postupné doťahovanie. Koľajnica musí viesť v jednej priamke, spoje nesmú tvoriť schod a po dokončení sa musí brána pohybovať plynulo bez drhnutia.
